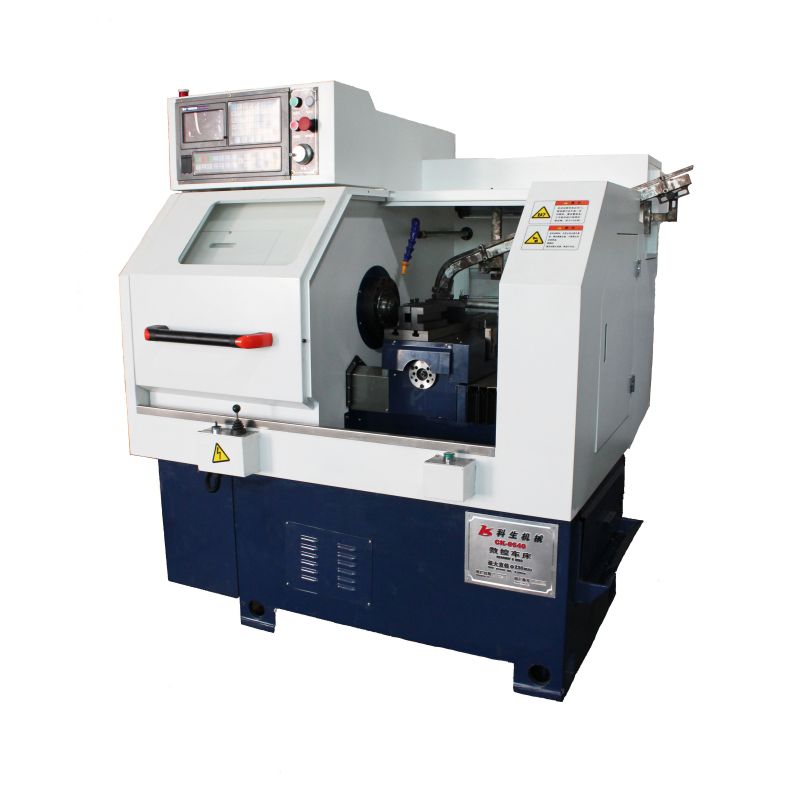

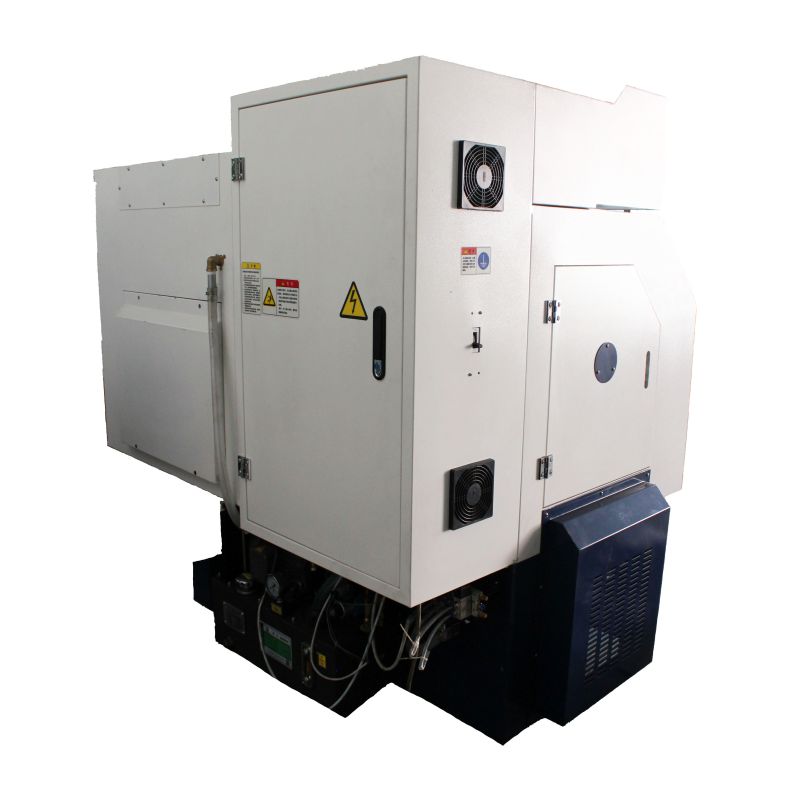

उच्च परिशुद्धता तिरछा बिस्तर सीएनसी खराद मशीन

उच्च परिशुद्धता तिरछा बिस्तर सीएनसी खराद मशीन में अच्छा गतिशील प्रदर्शन और सटीक नियंत्रण है, और इसे दो समन्वय प्रणालियों में लगातार नियंत्रित किया जा सकता है। यह विभिन्न प्रकार के छोटे शाफ्ट और डिस्क को संसाधित कर सकता है, और स्वचालित रूप से विभिन्न प्रकार की रोटरी प्रोसेसिंग, टर्निंग थ्रेड्स आदि को पूरा कर सकता है।

नमूना:CK0640-328L

जांच भेजें

उत्पाद वर्णन

उच्च परिशुद्धता तिरछा बिस्तर सीएनसी खराद मशीन का विस्तृत उत्पाद परिचय

CK0640L-328L उच्च परिशुद्धता उच्च परिशुद्धता तिरछा बिस्तर सीएनसी खराद मशीन है। मशीन में अच्छा गतिशील प्रदर्शन और सटीक चलती परिशुद्धता नियंत्रण है। मशीन को दो निर्देशांकों में लगातार नियंत्रित किया जा सकता है। सभी प्रकार के छोटे शाफ्ट और डिस्क भागों के प्रसंस्करण के लिए उपयोग किया जाता है, स्वचालित रूप से आंतरिक और बाहरी गोलाकार सतह, शंक्वाकार सतह, चाप सतह, अंत सतह और अन्य घूर्णन सतह प्रसंस्करण और टर्निंग थ्रेड और अन्य कार्यों को पूरा कर सकता है।

उच्च परिशुद्धता तिरछा बिस्तर सीएनसी खराद मशीन पर मानक विन्यास

स्पिंडल - स्पिंडल इकाई
सिस्टमï¼विंड 2000TCEVï¼मानकï¼
जीएसकेï¼वैकल्पिकï¼
KNDï¼वैकल्पिकï¼
इन्वर्टरï¼SINEE
रैखिक गाइडï¼सीएसके
बियरिंगï¼HRB
बॉल स्क्रूï¼QIJIAN/QIXUAN
मोटर, सर्वोमोटर

उच्च परिशुद्धता तिरछा बिस्तर सीएनसी खराद मशीन पर पैरामीटर

		इकाई	सीके-0640एल			इकाई	सीके-0640एल
उत्पादन क्षमता	अधिकतम. बिस्तर पर झूलो	मिमी	Ï320	आघात	एक्स-अक्ष अधिकतम. ट्रावे	मिमी	328
	अधिकतम. क्रॉस स्लाइड पर झूलें	मिमी	Ï70	आघात	Z-अक्ष अधिकतम. यात्रा	मिमी	300
	प्रसंस्करण की लंबाई	मिमी	300	मोटर	सर्वो मोटर	किलोवाट	3.7
	दीया. स्पिंड ले होल का	मिमी	Ï40	अन्य	सी लैंप आईएनजी मोड	एन/ए	हाइड्रोलिक क्लैम्पिंग
धुरा	नमूना	एन/ए	कॉलेट चक		टूल होल्डे	एन/ए	कटर की व्यवस्था
	गति सीमा	आरपीएम	4000		उपकरण का आकार	मिमी	20
	अंतिम विशिष्टता	एन/ए	ए2-5		लोड किए गए टूल की संख्या	पीसी	7
खिलाना	एक्स-अक्ष तेज़ गति से चलने वाली गति	मी/मिनट	20 मीटर		कुल मिलाकर आयाम(एलडब्ल्यूएच)	मिमी	158012501680
खिलाना	Z-अक्ष तेज़ गति से चलने वाली गति	मी/मिनट	24 महीने		ऊँचाई t(आधार घुमाने के लिए)	मिमी	975
शुद्धता	X/Z अक्ष बार-बार स्थिति निर्धारण सटीकता	मिमी	0.005		एन.डब्ल्यू	मिमी	1100

उच्च परिशुद्धता तिरछा बिस्तर सीएनसी खराद मशीन पर सुविधाएँ

1. फ़ीड शाफ्ट को अच्छे प्रदर्शन और उच्च स्थिति सटीकता के साथ सर्वो मोटर द्वारा नियंत्रित किया जाता है।
2. स्वचालित स्नेहन प्रणाली यह सुनिश्चित करती है कि मशीन के चलने वाले हिस्से अच्छी स्नेहन स्थिति में काम करें।
3. बिस्तर के तरीकों की सतह लंबे समय तक सेवा जीवन के साथ सुपरसोनिक आवृत्ति कठोर और सटीक जमीन है।
4. इसे विभिन्न लाइनों जैसे ऑटोमोबाइल, वाल्व, इलेक्ट्रिक उपकरण और हार्डवेयर आदि पर लगाया जाता है।

तैयार उत्पाद
